고순도 오일프리 다이어프램 압축기 헬륨 산소 수소 가스 압축기

간단한 설명:


  • 구조 유형:V형
  • 유량 범위:2-100nm3/H
  • 피스톤 이동:70-130mm
  • 모터 파워:2.2kw-30kw
  • 최대 토출 압력:50MPa
  • 재료:스테인레스 스틸
  • 사양:1600*776*1080mm
  • 운송 패키지:바다로 훈증 나무 상자
  • 생산 능력:500 세트/년
  • 제품 상세 정보

    제품 태그

    왕복동 완전 오일프리 다이어프램/피스톤 압축기


    당사는 다음과 같은 다양한 종류의 압축기 제작을 전문으로 합니다.다이어프램 압축기,P이스톤 압축기, 공기 압축기,질소발생기,산소 발생기,기체 실린더,등.모든 제품은 귀하의 매개변수 및 기타 요구 사항에 따라 맞춤화될 수 있습니다.

    다이어프램 압축기는 특수 구조의 볼륨 압축기입니다.가스 압축 분야의 최고 수준의 압축 방식입니다.이 압축 방식은 2차 오염이 없습니다.압축 가스에 대한 보호 기능이 매우 우수합니다.밀봉이 양호하고 압축 가스는 윤활유 및 기타 고체 불순물로 오염되지 않습니다.따라서 고순도, 희귀 귀중품, 가연성 및 폭발성, 독성 및 유해성, 부식성 및 고압 가스를 압축하는 데 적합합니다.
    다이어프램 압축기는 백업, 피스톤 링 및 로드 씰을 갖춘 기존 왕복동 압축기의 변형입니다.가스 압축은 흡기 요소 대신 유연한 멤브레인을 통해 발생합니다.앞뒤로 움직이는 멤브레인은 로드와 크랭크샤프트 메커니즘에 의해 구동됩니다.멤브레인과 압축기 상자만 펌핑된 가스와 접촉합니다.이러한 이유로 이 구조는 독성 및 폭발성 가스를 펌핑하는 데 가장 적합합니다.멤브레인은 펌핑된 가스의 변형을 견딜 만큼 충분히 신뢰할 수 있어야 합니다.또한 적절한 화학적 특성과 충분한 온도 저항성을 가져야 합니다.
    다이어프램 압축기는 주로 모터, 베이스, 크랭크샤프트 박스, 크랭크샤프트 커넥팅 로드, 실린더 부품, 오일 및 가스 파이프라인, 전기 제어 시스템 및 일부 액세서리로 구성됩니다.

    다이어프램 압축기

    압축기is로 구성된다다이어프램 세 조각.다이어프램은 공정의 유압 오일 측과 공정 가스 측에 의해 주변 영역을 따라 고정됩니다.다이어프램은 필름 헤드의 유압 드라이버에 의해 구동되어 가스를 압축하고 운반합니다.다이어프램 압축기의 본체는 유압 오일 시스템과 가스 압축 시스템의 두 가지 시스템으로 구성되며 금속 멤브레인이 이 두 시스템을 분리합니다.

    다이어프램 압축기

    다이어프램 가스 압축기

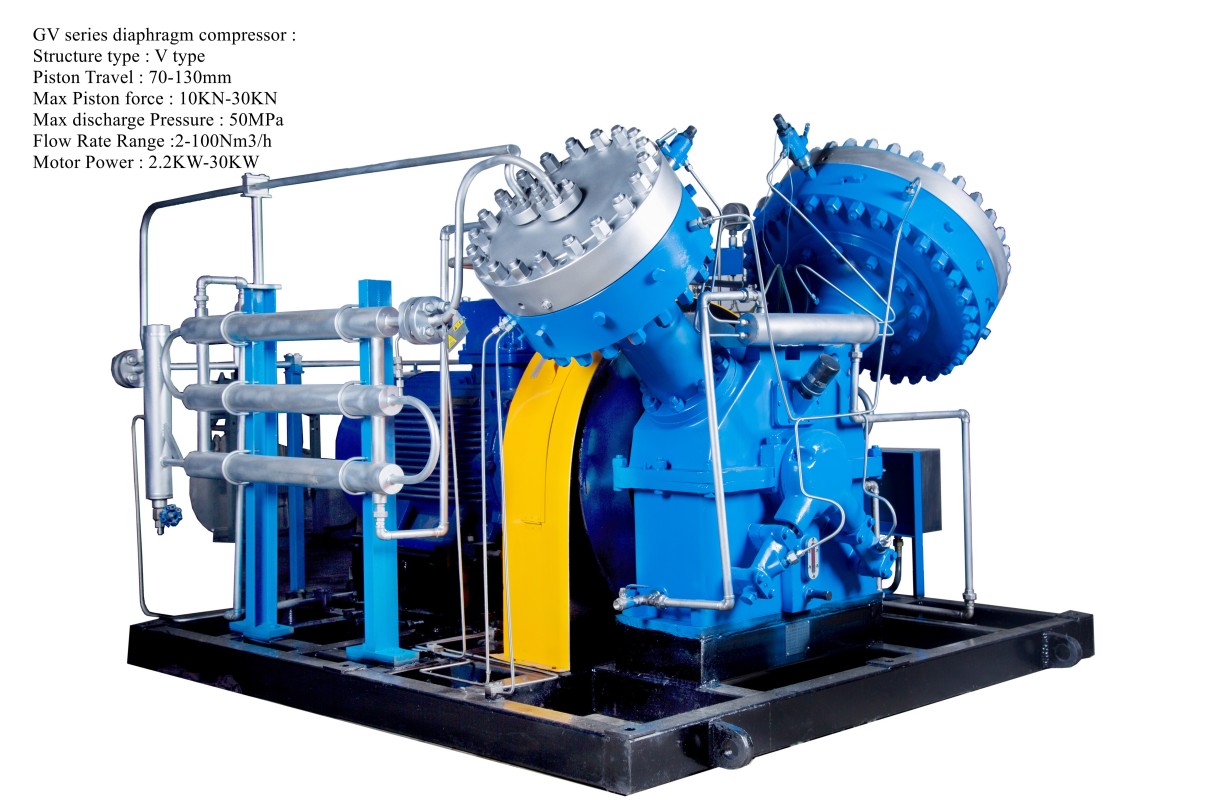

    GV 시리즈 다이어프램 압축기:

    구조 유형 : V형

    피스톤 이동거리 : 70-130mm

    최대 피스톤 힘: 10KN-30KN

    최대토출압력 : 50MPa

    유량 범위: 2-100Nm3/h

    모터 출력 : 2.2KW-30KW

    맞춤형이 허용됩니다.Pls는 우리에게 다음 정보를 제공합니다:



    1.유량: _______Nm3/h



    2.가스 매체: ______ 수소, 천연 가스, 산소 또는 기타 가스?



    3. 입구 압력 : ___bar(g)



    4. 입구 온도 :_____ ℃



    5. 출구 압력____바(g)



    6. 출구 온도:____℃



    7. 설치 위치: _____실내 또는 실외?



    8. 위치 주위 온도: ____℃



    9.전원 공급 장치: _V/ _Hz/ _3Ph?



    10.가스 냉각 방식: 공랭식인가요, 아니면 수냉식인가요?



    W다이어프램 압축기의 종류와 종류수소압축기, 질소압축기, 헬륨압축기, 천연가스 압축기 등 당사에서 생산할 수 있습니다.



    50bar, 200bar, 350bar(5000psi), 450bar, 500bar, 700bar(10,000psi), 900bar(13,000psi) 및 기타 압력의 출구 압력을 맞춤 설정할 수 있습니다.


    GV 모델 테이블

    숫자 모델 냉각수 소비량(t/h) 배기량
    Nm3/h)
    흡입 압력
    (MPa)
    배기압력
    (MPa)
    전체 치수
    가로x세로x높이(mm)
    무게
    (티)
    모터 파워
    (킬로원)
    아래 제품의 피스톤 스트로크는 70mm 입니다.
    1 GV-8/8-160 0.5 8 0.8 16 1310x686x980 0.65 3
    2 GV-10/6-160 0.8 10 0.6~0.7 16 1200x600x1100 0.5 4
    3 GV-10/8-160 0.8 10 0.8 16 1330x740x1080 0.65 4
    4 GV-10/4-160 0.8 10 0.4 16 1330x740x1000 0.65 4
    5 GV-7/8-350 0.8 7 0.8 16 1300x610x920 0.8 4
    6 GV-15/5-160 0.8 15 0.5 16 1330x740x920 0.7 5.5
    7 GV-5/7-350 1 5 0.7 35 1400x845x1100 0.8 5.5
    아래 제품의 피스톤 스트로크는 95mm 입니다.
    8 GV-5/200 0.4 5 정상압력 20 1500x780x1080 0.75 3
    9 GV-5/1-200 0.3 5 0.1 20 1520x800x1050 0.75 3
    10 GV-11/1-25 0.6 11 0.1 2.5 1500x780x1080 0.85 4
    11 GV-12/2-150 1 12 0.2 15 1600x776x1080 0.75 5.5
    12 GV-20/W-160 0.8 20 1 16 1500x800x1200 0.8 5.5
    13 GV-30/5-30 0.8 30 0.5 1 1588x768x1185 0.98 5.5
    14 GV-10/1-40 0.4 10 0.1 4 1475x580x1000 1 5.5
    15 GV-20/4 0.6 20 정상압력 0.4 1500x900x1100 1 5.5
    16 GV-70/5-10 1-5 70 0.5 1 1595x795x1220 1 5.5
    17 GV-8/5-210 0.4 8 0.5 21 1600x880x1160 1.02 5.5
    18 GV-20/1-25 0.4 20 0.1 2.5 1450x840x1120 1.05 5.5
    19 GV-20/10 - 350 1.2 20 1 35 1500x750x1140 0.8 7.5
    20 GV-15/5-350 1-05 15 0.5 35 1600x835x1200 1 7.5
    21 GV-20/8-250 1.2 20 0.8 25 1520x825x1126 1 7.5
    22 GV-12/5-320 1.2 12 0.5 32 1600x835x1130 1 7.5
    23 GV-15/8-350 1.1 15 0.8 35 1520x820x1160 1.02 7.5
    24 GV-18/10-350 1.2 18 1 35 1255x800x1480 1.2 7.5
    25 GV-35/4-25 0.3 35 0.4 2.5 1500x810x1100 1 7.5
    26 GV-50/6.5-36 2.25 50 0.65 3.6 1450x850x1120 1.048 7.5
    27 GV-20/5-200 1-2 20 0.5 20 1500x780x1080 0.8 7.5
    아래 제품의 피스톤 스트로크는 130mm 입니다.
    28 GV-20/3-200 1.2 20 0.3 20 2030x1125x1430 1.8 15
    29 GV-25/5 -160 1.2 25 0.5 16 1930x1150x1450 1.8 15
    30 GV-40/0.5-10 1.2 40 0.05 1.00 2035x1070x1730 1.8 15
    31 GV-20/200 1.2 20 정상압력 20 1850x1160x1400 1.85 15
    32 GV-90/30-200 1.2 90 3 20 2030x970x1700 1-8 22
    33 GV-30/8-350 2.4 30 0.8 35 2030x1125x1430 1.8 22
    34 GV-30/8-350 2.4 30 0.8 35 2040x1125x1430 1.8 22
    35 GV-60/10-160 3 60 1 16 1800x1100x1400 1.8 22
    36 GV-60/5-160 3 60 0.5 16 2030x1125x1430 1.8 22
    37 GV-40/10-400 2 40 1 40 2000x1150x1500 1.8 22
    38 GV-60/10-350 2.4 60 1 35 2070x1125x1430 1.8 22
    39 GV-30/5-350 2 30 0.5 35 1900x1130x1450 2 22
    40 GV-40/2.5-160 2 40 0.25 16 1900x1130x1450 2 22
    41 GV-150/3.5-30 2 150 0.35 3 1900x1130x1450 2 22
    42 GV-70/2.5-80 2 70 0.25 8 1880x1060x1400 2.12 22
    43 GV-80/2.5-80 2 80 0.25 8 1880x1060x1400 2.12 22
    44 GV-120/3.5-12 3.6 120 0.35 1.2 2030x1045x1700 2.2 22
    45 GV-100/7-25 1.2 100 0.7 2.5 2030x1045x1700 1.9 30
    46 GV-50/5-210 2 50 0.5 21 1900x1130x1450 2 30
    47 GV-80/5-200 2 80 0.5 20 1900x1130x1450 2 22
    48 GV-40/5-350 2 40 0.5 35 1900x1130x1450 2 30

    그림 디스플레이

    GV9

    IMG_20180525_172802

    IMG_20181128_111924(1)

    GV

    상关产품

    证书

    包装



    사진_20221020092911

    견적요청

    1. 가스 압축기의 신속한 견적을 받는 방법은 무엇입니까?

    1)유량/용량: ___ Nm3/h

    2)흡입/입구 압력 : ____ Bar

    3)토출/출구 압력 :____ 바

    4) 가스 매체 :_____

    5)전압 및 주파수: ____ V/PH/HZ



    2. 배송 시간은 얼마나 되나요?

    배달 시간은 약 30-90일입니다.



    3. 제품의 전압은 어떻습니까?맞춤 설정할 수 있나요?

    예, 귀하의 문의에 따라 전압을 맞춤 설정할 수 있습니다.



    4. OEM 주문을 받아 들일 수 있습니까?

    예, OEM 주문을 적극 환영합니다.



    5. 기계의 일부 예비 부품을 제공할 예정입니까?

    네, 그렇게 하겠습니다.
